Технические параметры
| Модель | NT5 |
| Номинальный электрический ток | CO2 | 500А |
| Газовая смесь | 400А |
| ПВ | 60% |
| Диаметр подходящих сварочных проволок | 0.035-3/32 дюйм (0.9-2.4мм) |
Модель
| Описание | Номер детали |
| 10 футов | 10 футов | 10 футов |
| Сварочная горелка с фитингами европейского стандарта | NT5-10E | NT5-12E | NT5-15E |
| Сварочная горелка с фитингами Tweco | NT5-10T | NT5-12T | NT5-15T |
| Сварочная горелка с фитингами Lincoln | NT5-10L | NT5-12L | NT5-15L |
| Сварочная горелка с фитингами Miller | NT5-10M | NT5-12M | NT5-15M |
Газовое сопло
| № | Номер детали | Описание |
| A | 25CT-50 | Сопло с фиксированной резьбой |
| 25CT-62 * |
| 25CT-75 |
Контактный наконечник
| № | Номер детали | Описание |
| B | 15H-45 | 0.045 дюйм/ 1.2мм Ecu |
| 15H-52 | 0.052 дюйм/ 1.3мм Ecu |
| 15H-116* | 1/16 дюйм/ 1.6мм Ecu |
| 15H-564 | 0.080 дюйм/ 2.0мм Ecu |
| 15H-332 | 0.090 дюйм/ 2.4ммEcu |
| 15HFC-45 | 0.045 дюйм/ 1.2мм Ecu, порошковая электродная проволока |
| 15HFC-116 | 1/16 дюйм/ 1.6мм Ecu, порошковая электродная проволока |
| 15HFC-564 | 5/64 дюйм/ 2.0мм Ecu, порошковая электродная проволока |
| 15HFC-332 | 3/32 дюйм/ 2.4мм Ecu, порошковая электродная проволока |
Рукав
| № | Номер детали | Описание |
| C | 44-3545-15 | Стальной рукав 0.035-0.045 дюйм/0.9-1.2мм ×15 футов, подходит для евроразъема |
| 44-116-15* | Стальной рукав 1/16 дюйм/ 1.6мм ×15 футов, подходит для евроразъема |
| 44-564-15 | Стальной рукав 5/64 дюйм/ 2.0 мм ×15 футов, подходит для евроразъема |
| 44T-3545-15 | Тефлоновый рукав 0.035-0.045 дюйм/ 0.9-1.2мм × 15 футов, подходит для евроразъема |
| 44T-116-15 | Тефлоновый рукав 1/16 дюйм/ 1.6мм ×15 футов, подходит для евроразъема |
| 45-3545-15 | Стальной рукав 0.035-0.045 дюйм/0.9-1.2мм × 15 футов, подходит для разъема Tweco |
| 45-116-15 | Стальной рукав 1/16 дюйм/ 1.6мм × 15 футов, подходит для разъема Tweco |
| 45-564-15 | Стальной рукав 5/64 дюймов/ 2.0мм × 15 футов, подходит для разъема Tweco |
| 45-332-15 | Стальной рукав 3/32 дюйм/ 2.4мм × 15 футов, подходит для разъема Tweco |

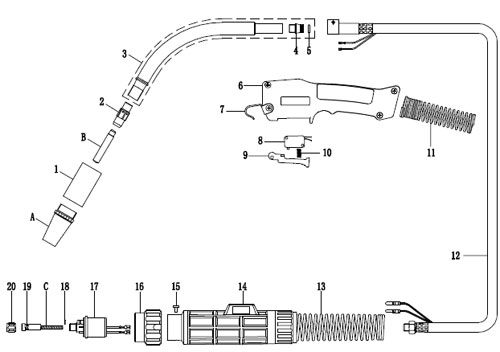

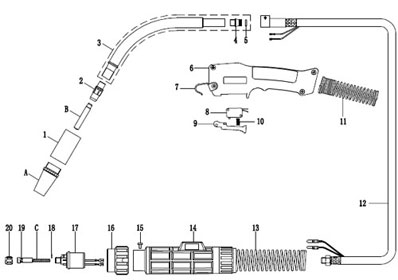

Компоненты
| № | Номер детали | Описание |
| 1 | 35CT | Изолятор сопла с резьбой |
| 2 | 55 | Диффузор |
| 55SW* | Диффузор |
| 55H | Диффузор |
| 3 | 65-45 | Гусак 45° |
| 65-60* | Гусак 60° |
| 4 | TEF5212 | Газовое сопло |
| 5 | Q508015S | Уплотнительное кольцо 8×1.5 |
| 6 | TEH2101 | Передняя рукоятка |
| 7 | TEG2001 | Подвесной крюк |
| 8 | Q711 | Переключатель OMRON |
| 9 | KJ3003 | Спусковой механизм |
| 10 | Q60512 | Пружина спускового механизма |
| 11 | KS3101 | Передний пружинный кожух |
| 12 | TEL5010 | Кабель 10 футов |
| TEL5012 | Кабель 12 футов |
| TEL5015 | Кабель 15 футов |
| 13 | SS5202 | Задний пружинный кожух |
| 14 | SH5201 | Задняя рукоятка |
| 15 | EH2211 | Винт M4×6 |
| 16 | EP3001 | Контргайка |
| 17 | TEU4001 | Евровилка Tweco |
| 18 | Q504010 | Уплотнительное кольцо 4×1 |
| 19 | Q504018 | Уплотнительное кольцо 4×1.8 |
| 20 | TEU1011 | Гайка M11×1 |
Примечание: * означает стандартную конфигурацию.
Являясь профессиональным производителем и поставщиком сварочных горелок с фиксированным соплом в Китае, наша компания предлагает широкий ассортимент продукции, в том числе газосварочные горелки, приводные горелки, сварочные позиционеры, сварочные вращатели и многое другое.
