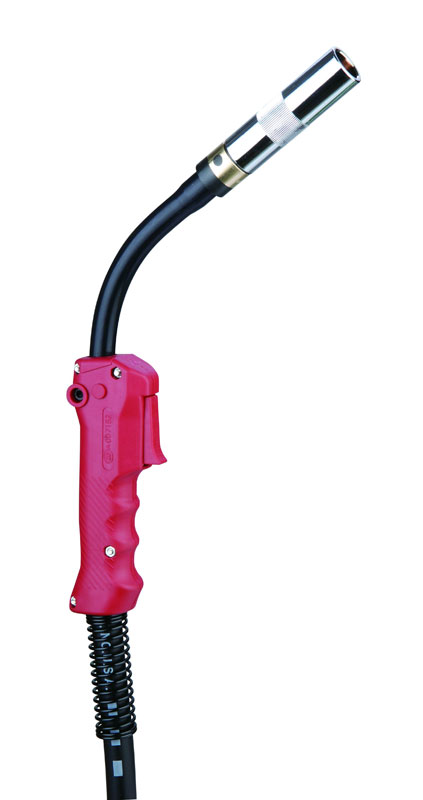

Технические параметры
| Модель | QTB-500A |
| Номинальный электрический ток | CO2 | 500А |
| Газовая смесь | 420А |
| ПВ | 60% |
| Диаметр подходящих сварочных проволок | 1.2-1.6 мм |
Модель
| Описание | Размер | Номер детали |
| Сварочная горелка с фитингами Panasonic (Panasonic 500А) | 3м | NS-500K-3 |
| 4м | NS-500K-4 |
| 5м | NS-500K-5 |
Газовое сопло
| № | Номер детали | Описание |
| A | KA5119* | 19 мм |
| KA5214 | 14 мм |
Контактный наконечник
| № | Номер детали | Описание |
| B | KB2212* | 1.2мм M6 Ecu |
| KB2214 | 1.4мм M6 Ecu |
| KB2216 | 1.6мм M6 Ecu |
| KB2212L | 1.2мм M6 CuCrZr |
| KB2214L | 1.4мм M6 CuCrZr |
| KB2216L | 1.6ммM6 CuCrZr |
Рукав
| Номер | Номер части | Описание |
| C | KR3212-3 | Стальной рукав 1.0-1.2мм×3м |
| KR5216-3* | Стальной рукав 1.2-1.6мм×3м |
| KR5316-3 | Тефлоновый рукав 1.2-1.6мм×3м |

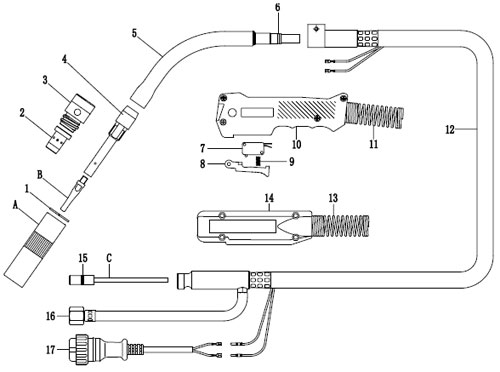

Компоненты
| № | Номер детали | Описание |
| 1 | Q1119 | Подкладка |
| 2 | KD5001 | Диффузор |
| 3 | KE5001 | Изолятор |
| 4 | KF5011 | Передняя трубка горелки |
| 5 | KF5255 | Гусак 55° |
| KF51180 | Гусак 180° |
| 6 | Q508015S | Уплотнительное кольцо 8×1.5 |
| 7 | Q711* | Переключатель OMRON |
| Q721 | Переключатель |
| 8 | KJ3003 | Спусковой механизм |
| 9 | Q60512 | Пружина спускового механизма |
| 10 | KH3103 | Передняя рукоятка |
| 11 | KS3101 | Передний пружинный кожух |
| 12 | KL5030 | Кабель 3м |
| 13 | KS3201 | Задний пружинный кожух |
| 14 | KH3203 | Задняя рукоятка |
| 15 | Q506318 | Уплотнительное кольцо 6.3×1.8 |
| 16 | KW0001 | Газовый шланг |
| 17 | KV0002 | Кабель управления со штепселем |
Примечание: * означает стандартную конфигурацию.
Являясь профессиональным производителем и поставщиком сварочных горелок с механизмом подачи проволоки (Panasonic 500A) в Китае, наша компания предлагает широкий ассортимент продукции, в том числе газосварочные горелки, приводные горелки, сварочные позиционеры, сварочные вращатели и многое другое.
