Технические параметры
Номинальный электрический ток | CO2 | 500А |
Газовая смесь | 420А |
ПВ | 60% |
Диаметр подходящих сварочных проволок | 1.2-1.6мм |
Модель
Описание | Номер детали |
3м | 4м | 5м |

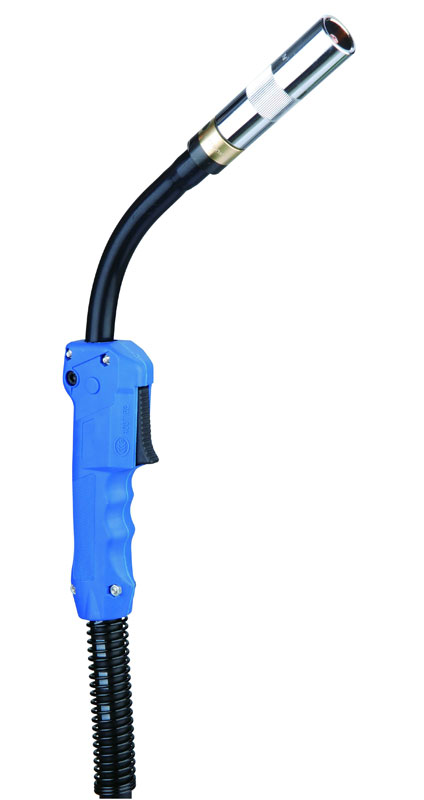

Сварочная горелка с фитингами OTC | ND-500D-3 | ND-500D-4 | ND-500D-5 |
Газовое сопло
№ | Номер детали | Описание |
A | KA5119 | 19мм |
Контактный наконечник
№ | Номер детали | Описание |
B | KB2212 * | 1.2мм M6 Ecu |
KB2214 | 1.4мм M6 Ecu |
KB2216 | 1.6мм M6 Ecu |
KB2212L | 1.2мм M6 CuCrZr |
KB2214L | 1.4мм M6 CuCrZr |
KB2216L | 1.6мм M6 CuCrZr |
Рукав
№ | Номер детали | Описание |
C | DR3212-3 | Стальной рукав 1.0-1.2мм×3м |
DR5216-3 * | Стальной рукав 1.2-1.6мм×3м |
DR5316-3 | Тефлоновый рукав 1.2-1.6мм×3м |

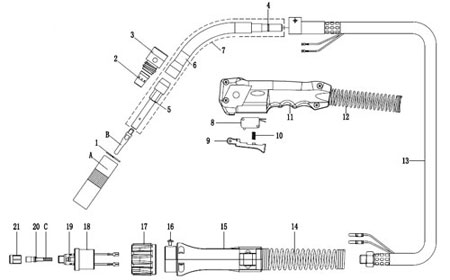

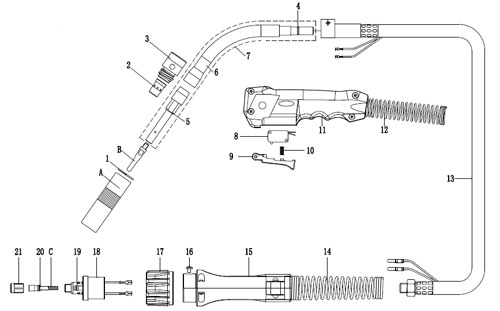

Компоненты
№ | Номер детали | Описание |
1 | Q1119 | Прокладка |
2 | KD5001 | Диффузор |
3 | KE5001 * | Изолятор |
DE5001 | Изолятор |
4 | Q508015S | Уплотнительное кольцо 8×1.5 |
5 | DF5211 | Передняя трубка горелки |
6 | DF5212 | Трубка проводника 55° |
7 | DF5255 | Шейка горелки 55° |
8 | Q711 * | Переключатель OMRON |
Q721 | Переключатель |
9 | DJ3001 | Спусковой механизм |
10 | Q60512 | Пружина спускового механизма |
11 | DH3102 | Передняя рукоятка |
12 | DS3101 | Передний пружинный кожух |
13 | DL5030 | Кабель 3м |
14 | DS3201 | Задний пружинный кожух |
15 | DH3202 | Задняя рукоятка |
16 | EH2211 | Винт M4×6 |
17 | DP3001 | Контргайка |
18 | DU3001 | Вилка OTC |
19 | Q531518 | Уплотнительное кольцо 3.15×1.8 |
20 | Q504018 | Уплотнительное кольцо 4×1.8 |
21 | DU3013 | Гайка |
Примечание: * означает стандартную конфигурацию.
Компания North является профессиональным производителем и поставщиком сварочных горелок с воздушным охлаждением 500A в Китае. Мы предлагаем широкий ассортимент продукции, в том числе сварочные горелки MAG/MIG, приводные горелки, сварочные позиционеры, сварочные вращатели и многое другое.
